Für die  DXF-Dateien
klicken Sie bitte auf die entsprechende Baugröße!
 |

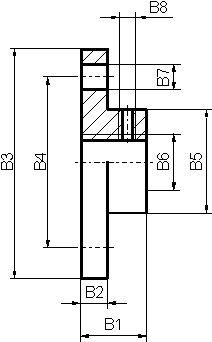

Baugröße |
Maße in mm |
Gewicht
(kg) |
| B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
4xB7 |
B8 |
| M0 |
16 |
6 |
50 |
40 |
26 |
M8 |
7 |
M4 |
0,1 |
| M1 |
20 |
7 |
65 |
48 |
29,3 |
M12 |
9 |
M5 |
0,2 |
| M2 |
21 |
8 |
80 |
60 |
38,7 |
M14 |
11 |
M6 |
0,3 |
| M3 |
23 |
10 |
90 |
67 |
46 |
M20 |
11 |
M8 |
0,6 |
| M4 |
30 |
15 |
110 |
85 |
60 |
M30 |
13 |
M8 |
1,2 |
| M5 |
50 |
20 |
150 |
117 |
85 |
M36 |
17 |
M10 |
4,8 |
| J1 |
50 |
25 |
170 |
130 |
90 |
M48x2 |
21 |
M10 |
5,0 |
| J2 |
60 |
30 |
200 |
155 |
105 |
M56x2 |
25 |
M12 |
7,7 |
| J3 |
60 |
30 |
220 |
170 |
120 |
M64x3 |
25 |
M12 |
9,8 |
| J4 |
80 |
40 |
260 |
205 |
145 |
M72x3 |
32 |
M12 |
18,4 |
| J5 |
120 |
40 |
310 |
240 |
170 |
M100x3 |
38 |
M12 |
29,6 |
|
