Mechanische Lineareinheiten/Kupplungen

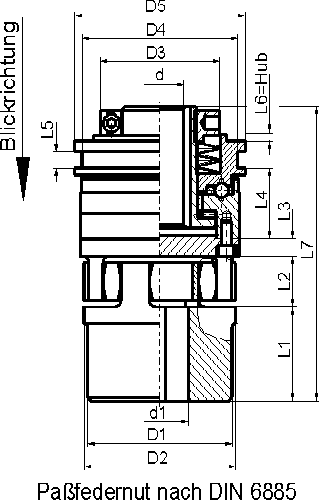

Mechanische Kupplungen Zur Homepage Elastische Kupplung AGS Zahnkranz AGS Elastische Kupplung RP/RA Zahnkranz RP/RA Rutschkupplung Serie RK Durchrastkupplung SDRK

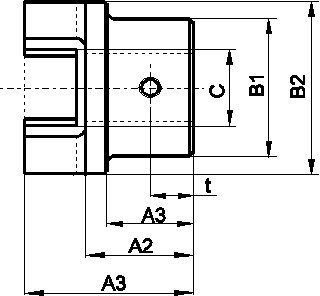

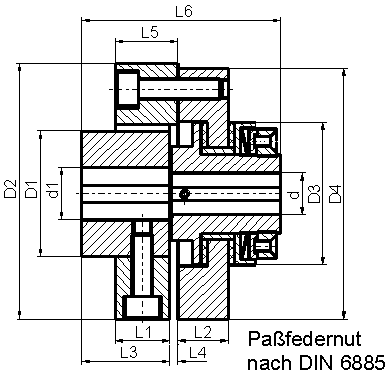

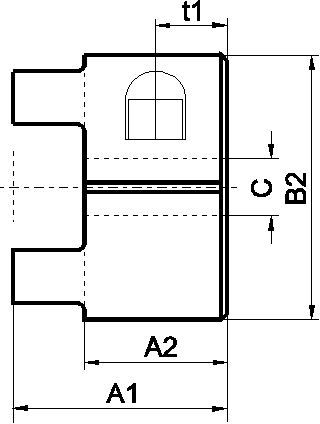

Elastische Kupplung AGS    Bezeichnung Kupplungs nennmoment (Nm) Maße (mm) Gewicht (kg) A1 A2 B2 C bxt M1 t1 KH-AGS 7 2 14 7 14 3-7 2x1 M2 3,5 0,003 KH-AGS 14 16 22,2 11 30 6-14 2x1 M3 5 0,024 KH-AGS 19 21 34 20 40 6-19 5x2,3 M6 12 0,077 KH-AGS 19 21 39 25 40 6-19 4x1,8 M6 12 0,06 KH-AGS 24 75 46 30 55 8-24 8x3,3 M6 12 0,174 KH-AGS 28 200 52,5 35 65 10-28 6x2,8 M8 15 0,3 Zahnkranz AGS Bezeichnung Maße (mm) Gewicht (kg) B2 E b s D a ZK-AGS 7 14 8 6 1 - - 0,006 ZK-AGS 14 30 13 10 1,5 10,5 2 0,004 ZK-AGS 19 40 16 12 2 18 3 0,007 ZK-AGS 24 55 18 14 2 27 3 0,017 ZK-AGS 28 65 20 16 2 30 4 0,029 Elastische Kupplung RP/RA   Bezeichnung Maße (mm) Gewicht (kg) A1 A2 A3 B1 B2 C bxt G KH-RP 14 22,5 11 9,5 30 30 6-14 3x1,4 M4 0,01 KH-RA 19 39 25 20 32 40 6-19 3x1,4 M5 0,06 KH-RA 24 46 30 24 40 55 8-24 5x2,3 M5 0,12 KH-RA 28 52,5 35 28 48 65 10-28 5x2,3 M5 0,2 Zahnkranz RP/RA Bezeichnung Kupplungs nennmomente (Nm) Maße(mm) B2 E b s D ZK-RP 14 4 30 13 10 1,5 10 ZK-RA 19 5 40 16 12 2 19 ZK-RA 24 17 55 18 14 2 26 ZK-RA 28 46 65 20 16 2 30 Rutschkupplung Serie RK Die Rutschkupplungen sind elastische Kupplungen zur Verbindung zweier Wellen mit einstellbarem Rastmoment.Das Gummielement wirkt schwingung- und stoßdämpfend und gleicht Winkelfehler und geringfügige Achsversätze aus.   Baugröße Grenzmoment für Überlastung in Nm Grenzdrehzahl (min-1) Gewicht (kg) Typ 131-110 Typ 131-210 RK 0 2-10 10-20 8500 1,00 RK 1 14-70 70-130 5600 3,00 RK 2 26-130 130-250 4300 5,10 Baugrößen Maße (mm) dmin dmax d1min d1max D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 RK 0 6 20 10 28 40 88 45 85 20 14 28 4 24 65 RK 1 10 25 12 38 60 125 68 120 28 24 42 4 32 98 RK 2 14 35 15 48 70 155 88 150 36 26 50 6 42 113 Durchrastkupplung SDRK Die Durchrastkupplungen sind Kupplungen zur Verbindung zweier Wellen mit einstellbarem Rastmoment.Sie sind über Endschalter elektrisch abschaltbar. Das Drehmoment kann in eingebautem Zustand verstellt werden.   Baugröße Grenzdrehmoment für Überlastgröße in Nm Grenzdrehzahl (min-1) Gewicht (kg) T1 T2 T3 T1/2 SDRK 0-RA19 2,5-5 5-10 10-20 4300 0,8 SDRK 1-RA 24 6-12 12-25 25-50 22850 1,9 SDRK 2-RA 28 12-25 25-50 50-100 2350 3,4 SDRK 3-RA 38 25-50 50-100 100-200 2000 5,8 Baugröße Maße in mm d d1 D1 D2 D3 D4 D5 L1 L2 L3 L4 L5 L6 L7 SDRK 0-RA 19 6-24 8-20 40 40 42 50 65 25 16 6 21,4 9 1,4 93 SDRK 0-RA28 10-38 8-20 65 65 42 50 65 35 20 8,5 21,4 9 1,4 109,5 SDRK 1-RA 24 8-28 10-25 55 55 63 82 90 30 18 6 33,3 8 2 117 SDRK 1-RA 38 12-45 10-25 78 80 63 82 90 45 24 8,5 33,3 8 2 140,5 SDRK 2-RA 28 10-38 15-35 65 65 82 100 110 35 20 8 38,8 9 3 139 SDRK 2-RA 48 15-60 15-35 100 105 82 100 110 56 28 10 38,8 9 3 170 SDRK 3-RA 38 12-45 20-45 78 80 105 120 130 45 24 8 47,2 9 3 165 SDRK 3-RA 55 20-70 20-45 118 120 105 120 130 65 30 13 47,2 9 3 196 Bei der Ausführung T3 verringert sich die Drehzahl um die Hälfte.
