Teleskopauszüge |

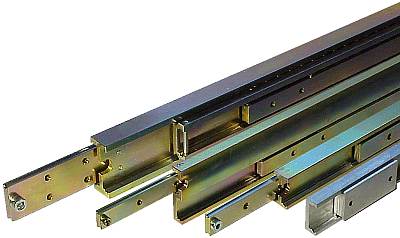

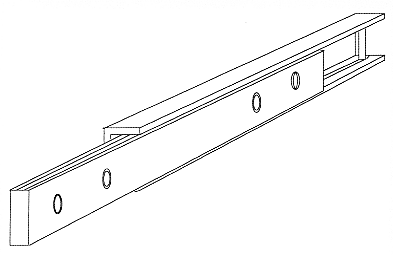

Teleskopauszüge und ihre Einsatzmöglichkeiten![]() ![]() ![]() Der Gebrauch von Teleskopschienen ist die Lösung vom Problem des vollständigen Auszuges eines Maschienenteiles aus einem fixen Ständer. Dadurch ist es möglich, Auszugs- und Handhabungsvorrichtungen, Palettierungseinrichtungen, waagrechte sowie senkrechte Führungen und vollständig verschiebbare Schutzwände, wie auch andere Gegenstände zu realisieren. ![]() Die Teleskopschienen sind aus gezogenem Stahl hergestellt, der aus vollen Flachstäben je nach Bedarf gefertigt wird. Trotz leichtem Eigengewicht als Schwerlastschiene bieten sie durch strenge Fertigungs- und Montagetoleranzen einen sauberen und ruhigen Lauf, sowie eine optimale Leichtgängigkeit bei hoher Belastung und Dauereinsatz. Der Teilauszug wird für kurze Auszüge benötigt. Die Tragfähigkeit ist jedoch durch die Kürze hoch belastbar. Bis zu einer bestimmten Länge steigt die Tragfähigkeit mit der Kugelanzahl. Die Tragfähigkeit reduziert sich je größer die Schienenlänge ist. Die Tragfähigkeit ist durch die Tragzahl C0 bestimmt. Die Tragzahl C0 entspricht der maximal zulässigen Belastung auf den beweglichen Schienen in deren Schwerpunkt. Die Kugeln sind durch einen Stahlkäfig auf Abstand gehalten. ![]() Die Befestigung der Schienen muß auf der gesamten Länge erfolgen und zwar auf der Trägerschiene sowie an dem beweglichen Maschienenteil. Die Verwendung ist normalerweise als Paar in einem System in unterschiedlichen Einbauversionen. Dieser Schienentyp ist sehr gut für hohe Belastung mit geringem Platzbedarf geeignet. Die Teleskopschienen sind aus drei Teilen zusammengesetzt: eine feste Schiene. Die feste und die bewegliche Schiene sind einander gleich. Sie laufen auf dem Zwischenelement mittels zweier Kugelreihen. |
![]() Die Einsatzbereiche für unsere Teleskopschienen sind: ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
Ein erfahrenes Team mit hohen Innovationen erlaubt hohe Qualität, strengste Kontrollen und einen niedrigen Preis. Die Oberflächen sind standardmäßig gelb chromatisiert und auf Kundenwunsch auch in anderen Oberflächen erhältlich (Gelb-, Blau und Schwarzverzinkt, sowie vernickelt). |
