 Transfertisch mit Rollenführung TMR 5
mit Laufschiene PS 45x16 R6-AL

Die Rollenführungen eignen sich durch die Möglichkeit hoher Verfahrgeschwindigkeiten besonders für die Bereiche Handhabungs- und Automatisierungstechnik
Schmierung Technische Eigenschaften:
Einsprühen der Laufbahn mittels Spezialschmierfett "Klüber Microlube GL 261" (Temperaturbereich -30°C bis + 140°C)
•  hohe Verfahrgeschwindigkeit durch hohe Beschleunigung
zweireihige Schrägkugellager, beidseitig abgedichtet und auf Gebrauchsdauer geschmiert
einfache und kompakte Bauweise
geringe Reibungskräfte
geringe Bewegungsmasse durch die Verwendung von Al-Tischplatten
Technische Angaben:
Max. Verfahrgeschwindigkeit Vmax=10 m/s
Max. Beschleunigung amax=50 m/s²

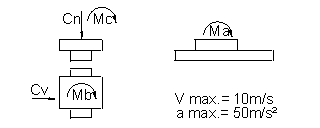

Belastungsangaben für Rollentisch TMR 5
Cn
[N]
Cno
[N]
Cv
[N]
Cvo
[N]
MA
[Nm]
MA0
[Nm]
MB
[Nm]
MB0
[Nm]
MC
[Nm]
MC0
[Nm]
660 720 650 900 24,7 27 24,4 33,7 19,8 21,6
