Mechanische Lineareinheiten

Zur Homepage Unterscheidungshilfe Anwendungsbeispiel

Beispiele
Systembaukasten - Fortschritt bis ins kleinste Detail		Kraftbrücke mit innenliegenden und vollständig abgedeckten Kugelführungen und Rollenführungen Besonders steife Kraftbrücke bietet hervorragende Montage- und Adaptionsflächen Hohe Geschwindigkeiten durch integrierte Spindelabstützungen Eigensteifes Profil ersetzt komplexe Abstützung

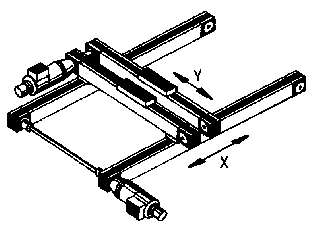

		2-Koordinatenanordnung mit Verbindungswellen als Flächenportal

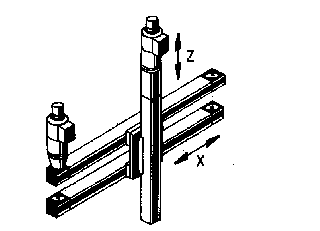

		2-Koordinatenanordnung als Beladeportal

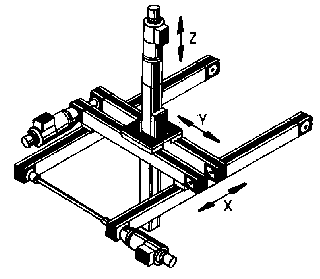

		3-Koordinatenanordnung als Flächenportal

Bauarten

Serie Beta Serie LF (in Vorbereitung) Bauform geschlossenes System offenes System Belastung Fz 420 N - 6.000 N 1.100 N - 7.500 N Belastung Mx 15 Nm - 400 Nm 30 Nm - 700 Nm Belastung My 20 Nm - 800 Nm 60 Nm - 1.400 Nm Belastung Mz 25 Nm - 600 Nm 60 Nm - 1.400 Nm maximale Verfahrgeschwindigkeit 8 m/sec 3 m/sec Beschleunigung (maximal) 60 m/sec² 10 m/sec² pneumatischer Antrieb - Zahnriemenantrieb Spindelantrieb - Schienenführung Rollenführung - Kugelbüchsführung - Gleitführung - - Endlagendämpfung Abdeckband - Induktivkontakte Besonderheiten kompaktes geschlossenes System mit innenliegender Führung und Antrieb hohe Steifigkeit, daher auch auf längeren Strecken freitragend einsetzbar
