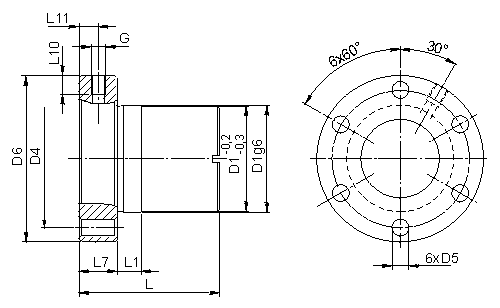

Kugelgewindemutter KGM-IF
Eingängige Flansch-Einzelmutter mit Schmierbohrung und Befestigungsbohrung
Gewinderichtung:  Rechtsgewinde (RH)
Abstreifer: aus Vulkollan (Abweisung von Schmutzpartikeln und zur Reduktion des Schmiermittelaustritts)
Die Kugelgewindemutter kann durch Kugelauswahl spielarm eingestellt werden.
Werkstoff: 20 MnCr 5
Axialspiel: bei Steigung P5 = 0,08mm
bei Steigung P10 = 0,14mm
