Kugelgewinde-Stangen
Spindelwerkstoff:Vergütungsstahl CF53
Steigungsgenauigkeit: mm/300mm
Wir liefern auch andere Abmessung und Ausführungen auf Anfrage. |
 |

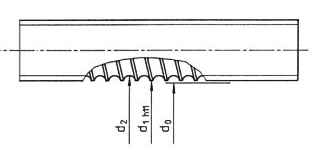

| Spindel- abmessungen (mm) |
Typ, Durchmesser und Steigung in
mm |
| KGF 1605 RH-VV |
KGF 1610 RH-VV |
KGF 2005 RH-VV |
KGF 2505 RH-VV |
KGF 2510 RH-VV |
KGF 3205 RH-VV |
KGF 3210 RH-VV |
KGF 3220 RH-VV |
KGF 4005 RH-VV |
KGF 4010 RH-VV |
KGF 4020 RH-VV |
KGF 5010 RH-VV |
KGF 5020 RH-VV |
KGF 6310 RH-VV |
KGF 6320 RH-VV |
| d0 |
16 |
16 |
20 |
25 |
25 |
32 |
32 |
32 |
40 |
40 |
40 |
50 |
50 |
63 |
63 |
| d1 |
15,5 |
15,4 |
19,5 |
24,5 |
24,5 |
31,5 |
32,7 |
31,7 |
39,5 |
39,5 |
39,7 |
49,5 |
49,5 |
62,5 |
62,5 |
| d2 |
12,9 |
13 |
16,9 |
21,9 |
21,9 |
28,9 |
27,3 |
27,9 |
36,9 |
34,1 |
35,9 |
44,1 |
44,1 |
57,1 |
57,1 |
| L max. |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
5600 |
|
